پروژکتور ال ای دی  (پروژکتور LED)

پروژکتور ال ای دی یکی از جدیدترین تکنولوژی های تولید منابع نورانی می باشد. در این نوع تکنولوژی از دیودهای ساطع کنند نور (LED) جهت تولید نور استفاده می گردد. پروژکتورهای LED قابلیت تولید نور در رنگ های گوناگون را دارند. مهمترین کاربردهای پروژکتور ال ای دی  روشنایی محیط ، نورپردازی نمای ساختمان و … می باشد. استفاده از تکنولوژی LED سبب مصرف برق بسیار کمتر و طول عمر بسیار بیشتر محصول نهایی میگردد.

[bg_collapse view=”button-green” color=”#4a4949″ expand_text=”ادامه مطالعه” collapse_text=”کمینه کردن اطلاعات” ]

پروژکتور ال‌ای‌دی چیست و کاربرد آن شامل چه مواردی است؟

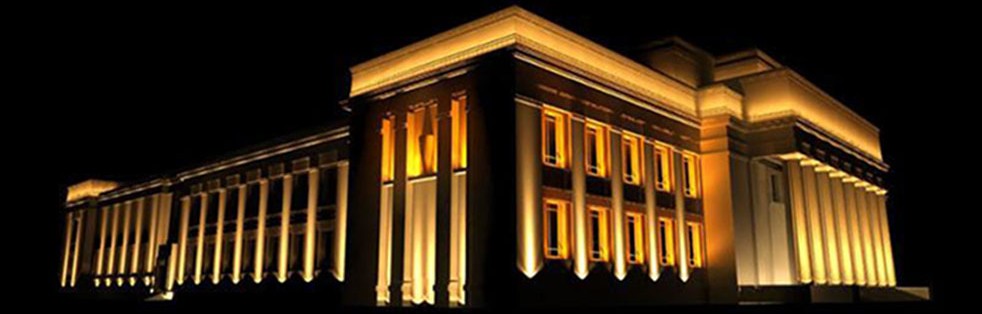

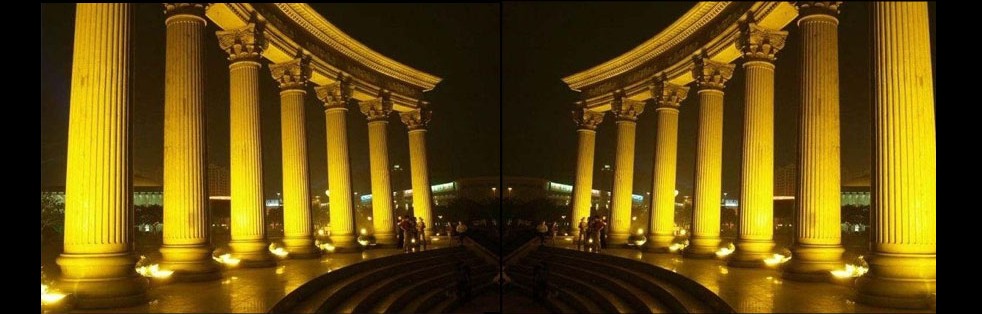

پروژکتور ال‌ای‌ای یا پروژکتور LED به دلیل قدرت و شدت بالا به طور معمول در فضاهای عمومی و باز اعم از گذرگاه عابر پیاده، جاده‌ها، میدان‌ها، چراغانی معماری ساختمان‌های تاریخی و یا مجسمه‌های عظیم‌الجثه (مانند مجسمه آزادی) مورداستفاده قرار می‌گیرد. بسیاری از جاذبه‌های مهم نظیر برج ایفل و برخی پل‌های معلق دنیا به وسیله پروژکتور ال‌ای‌ای روشن می‌گردند. اماکن ورزشی اعم از استادیوم‌ها، سالن‌های ورزشی و زمین‌های فوتبال و همچنین محل برگزاری کنسرت‌ها و استیج‌های اجرای زنده با پروژکتور LED روشن‌سازی می‌شوند. بسیاری از لیگ‌های برتر ورزشی باید با استفاده از پروژکتور ال ای دی روشن شوند تا ساعات خارج از روز را نیز نورانی نگه دارند. از این رو، می‌توان حدس زد این پروژکتورها دارای طیف گسترده تابش نور هستند.

پروژکتور ال‌ای‌دی در انواع گسترده‌ای از اشکال، ابعاد و محدوده توان موجود و قابل دسترس هستند. واحد کوچکتر پروژکتور LED برای گذرگاه عابر پیاده، پیاده‌روها و یا استیج‌های کوچک طراحی شده که دارای توان 30 تا 60 وات نیز می‌باشد. این واحدهای کوچک می‌توانند به روش‌های متفاوتی تعبیه و نصب گردند. به طور مثال، می‌توان پروژکتور ال‌ای‌دی کوچک را روی سیم آویزان کرد و یا آن‌ها را روی تیر چراغ برق تعبیه نمود و حتی می‌شود آن‌ها را در برخی جاهای ضروری پیاده‌رو و یا زمین چمن نصب کرد.

مشخصات اساسی پروژکتورهای ال‌ای‌دی

تجهیزات کوچکتر (در محدوده 30 تا 60 وات) دارای درون ساختار آلومینیوم می‌باشد. دمای نور گرم پروژکتور ال‌ای‌دی کوچک بین 2700 تا 3900 کلوین و دمای نور سرد آن بین 6000 تا 7000 کلوین تعریف شده است. این پروژکتورها دارای 80 تک واحد چیپس ال‌ای‌دی هستند و محدوده رندر رنگی آن‌ها بیشتر از 78 می‌باشد. بازده روشنایی آن‌ها نیز 90 تا 100 لومتر بر وات بوده و ضریب توانشان بیشتر از 0.98 می‌باشد. این واحد‌های کوچک پروژکتور ال‌ای‌ای دارای ولتاژ کاری 85 تا 265 ولت، فرکانس 50 تا 60 هرتز بوده و مصرف انرژی آن‌ها در محدوده 30 تا 60 وات نیز تعریف شده است.

سایر پروژکتور‌های ال‌ای‌دی می‌توانند از توانایی 320 تا 400 وات برخوردار باشند. این پروژکتورها را می‌توان متناسب با توانایی‌شان در اماکن ورزشی و یا محل برگزاری کنسرت‌ها استفاده نمود. این پروژکتورهای ال‌ای‌دی دارای بازده روشنایی 27000 تا 30500 لومتر بوده و منبع روشنایی محفوظ آن‌ها دارای 80*4 چیپس ال‌ای‌دی می‌باشد که 4 برابر واحدهای کوچکتر ارزیابی شده است. این پروژکتورها مجهز به یک رویه شیشه‌ای بی‌رنگ بوده که از توانایی روشن‌سازی یکنواخت بدون سایه برخوردار است. محصولات مذکور از مصرف برق ترکیبی بین 320 تا 400 وات برخوردار بوده و ولتاژ  جریان متناوب آن‌ها بین 100 تا 240 ولت و شدت 50 تا 60 هرتز تعریف شده است. ضریب توان بیشتر از 0.92، دمای رنگی 2800 تا 7500 کلوین و رندر رنگی نیز بیشتر از 75 می‌باشد. بازده روشنایی پروژکتور ال‌ای‌دی بین محدوده 85 تا 95 لومتر بر وات بوده و زاویه تشعشع در زاویه 120 درجه افقی و 60 درجه عمودی نشان داده شده است.

پروژکتور LED عمر طولانی دارد و معمولا بیش از 50000 ساعت کار کرده و در عین حال نیازمند مراقبت و نگهداری زیادی هم نیستند. این پروژکتورها از آلومینیوم اکسترود ساخته شده و درزبندی آن‌ها توسط لاستیک‌های مقاوم انجام شده است. بنابراین، می‌توان گفت با محصول بادوام روبرو هستیم که همانند عناصر طبیعی در برابر نوسانات درجه حرارت بین دمای 40- تا 50+ درجه سانتیگراد مقاوم هستند. علاوه بر مسائل فوق، این پروژکتور ال ای دی در سطوح رطوبتی 10 تا 90 درصد عملکرد عالی ارائه می‌دهد.

پروژکتور ال‌ای‌دی برای مسابقات و کنسرت‌های مهم عموما با سایر واحدهای مشابه در پست‌های بلند تعبیه و نصب می‌گردند. این واحدهای بزرگ شامل زیرساخت به منزله تعمیر و بازرسی می‌باشند. واحدهای بزرگ قادرند تا از تعمیرات دو تکنسین روشنایی برخوردار شوند.

سیستم‌های پروژکتور ال‌ای‌دی با توان بالا از 100 تا 1000 وات تولید شده تا بتوان از روشنایی مسرت‌بخش دارای کیفیت بصری و آرامبخش بهره برد. اکثر این پروژکتورها با تجهیز به چیپس‌های LED Bridgelux یا CREE حتی در سخت‌ترین شرایط آب و هوا دارای راندمان کارآمد هستند. این محصولات در بالاترین شدت دما تست شده و نورپردازی کیفی آن باعث گردیده تا در مقایسه با لامپ متال هالید با ولتاژ بالا از مصرف انرژی کمتر برخوردار باشند. علاوه بر این، محفظه داخل پروژکتور ال‌ای‌دی دارای ویژگی واترپروف و یا ضدآب میباشد.

همچنین پروژکتور های ال ای دی  بدون نوسان روشنایی 60 وات از دیگر محصولات مجموعه صنایع نور صبا می‌باشد که با توجه به عدم وجود موج سینوسی در خروجی تغذیه این نوع محصولات ، هیچگونه فیلیکر و لرزش تصویر در دوربین های با سرعت شاتر بالا مشاهده نمیشود.

[/bg_collapse]

پروژکتورهای LED تولید شده در صنایع روشنایی صبا در توان ها و رنگهای گوناگون به شرح زیر است:

پروژکتور LED (ال ای دی)

سوالات متداول

چرا پروژکتور ال ای دی از سایر منابع نور مناسب تر است؟

پروژکتور ال ای دی تا 80 درصد نسبت به سایر منابع مانند فلورسنت و لامپ رشته ای بازدهی بیشتری دارد. پروژکتورهای LED تا 95 درصد از برق مصرفی را به نور تبدیل می کنند و فقط 5 درصد تبدیل به گرما شده و هدر میرود. این مورد سبب مصرف کمتر برق میشود و طبیعتاً انتشار گازهای گلخانه ای توسط نیروگاه ها کاهش می یابد.

آیا لامپ یا پروژکتور LED برای سلامتی انسان مضر هستند؟

پروژکتور ال ای دی ، بر خلاف دیگر منابع نوری باعث انتشار آلودگی نمیشود و در نتیجه خطر بهداشتی ایجاد نمیکند. پروژکتور LED تشعشعات ماوراءبنفش یا مادون قرمز تولید نمیکند. جیوه ندارد. مقاومت خوبی در برابر شوک و ضربه حتی در محیط های سرد دارد.

علت سوختن پروژکتور LED چیست؟

قاب آلومینیومی پروژکتورهای ال ای دی نقش هیتسینک و خارج کننده گرمای تولید شده توسط چیپ LED را دارند. اگر به هر دلیل این گرمای تولید شده درون پروژکتور باقی بماند میتواند باعث تضعیف یا خرابی پروژکتور LED شود. و از آنجا که نور LED علاوه بر زمان تابع گرما نیز هست، دمای بیش از حد بالا بر میزان نور آن نیز تاثیر میگذارد.

[photo_box target=”_blank” image=”2159″ link=”http://sabalight.com/?p=825″]

پروژکتور 24 وات

[photo_box target=”_blank” image=”2153″ link=”http://sabalight.com/?p=832″]

پروژکتور 36 وات

[photo_box target=”_blank” image=”2158″ link=”http://sabalight.com/?p=2192″]

پروژکتور 36 وات

[photo_box target=”_blank” image=”2092″ link=”http://sabalight.com/?p=843″]

پروژکتور 18 وات RGB



کاتالوگ پروژکتورهای LED

            محصولات, PDF file, 250 KB

محصولات مرتبط با این محصول:

[photo_box target=”_blank” image=”3766″ link=”http://sabalight.com/%D9%BE%D8%B1%D9%88%DA%98%DA%A9%D8%AA%D9%88%D8%B1-smd/%D9%BE%D8%B1%D9%88%DA%98%DA%A9%D8%AA%D9%88%D8%B1-smd-%D8%AE%D8%B7%DB%8C/”]

پروژکتور SMDخطی 200 وات

روشنایی تابلوها

[/photo_box][/vc_column][vc_column width=”1/4″][photo_box target=”_blank” image=”1402″ link=”http://sabalight.com/%D9%BE%D8%B1%D9%88%DA%98%DA%A9%D8%AA%D9%88%D8%B1-smd/”]

پروژکتور SMD 10 to 100w

[/photo_box][/vc_column][vc_column width=”1/4″][photo_box target=”_blank” image=”4960″ link=”http://sabalight.com/%D9%BE%D8%B1%D9%88%DA%98%DA%A9%D8%AA%D9%88%D8%B1-%DA%A9%D8%A7%D8%B1%DA%AF%D8%A7%D9%87%DB%8C/”]

پروژکتور کارگاهی

[/photo_box][/vc_column][vc_column width=”1/4″][photo_box target=”_blank” image=”3626″ link=”http://sabalight.com/%D9%81%D8%B1%DB%8C%D9%85-%D9%82%D8%A7%D8%A8-%D9%BE%D8%B1%D9%88%DA%98%DA%A9%D8%AA%D9%88%D8%B1-led/”]

فریم و قاب پروژکتور LED

[/photo_box][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

ویژگی های نورافکن ال ای دی صنایع روشنایی صبا ( پروژکتور LED و پروژکتور SMD ) :

تولید نور سفید طبیعی با بازده بسیار بالا و نفوذ پذیری بیشتر در مه و گرد و غبار نسبت به نور لامپ های متال هالید
مصرف بسیار کم انرژی به دلیل استفاده از LED Driver و لامپ های LED با کیفیت
بدنه مستحکم از جنس آلومینیوم تزریق تحت فشار ( دایکاست شده ) و پره های خنک کننده الکترواستاتیک
واشر آبندی سیلیکونی مقاوم در برابر حرارت و فشار پروژکتور led
درجه حفاظت IP 65 برای کل چراغ
شیشه سکوریت استاندارد به ضخامت ۵ میلیمتر
پوشش رنگ پودری به شیوه الکترواستاتیک
جدا بودن محفظه منبع تغذیه از قسمت نوری چراغ
قابل نصب ساده و فضای درایور جداگانه
نداشتن مولفه های نوری آسیب رسان مثل ماوراء بنفش و سو سو زدن (Flicker)
امکان نصب LED در رنگ های سبز، قرمز ، آبی، فولکالر و … بنا به سفارش پروژکتور LED

برخی کاربرد های عمومی نورافکن ال ای دی ( پروژکتور LED ) :

 – نورپردازی و تأمین روشنایی معابر
– تأمین روشنایی خیابان ها
– تأمین روشنایی فضای سبز

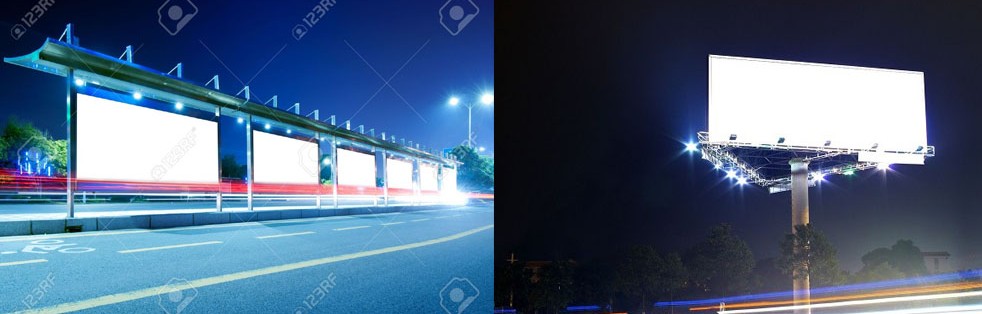

– تأمین روشنایی و نورپردازي تابلوها و بیلبوردها با كمترين ميزان هدر رفت نور و انرژي
– تأمین روشنایی ساختمان های صنعتی
– نورپردازي و روشنائي عمومي بيرون ساختمان. (سالنها- محوطه ها- پاركينگها- انبارها- و فضاهاي صنعتي)
– تأمین روشنایی تجاری و تولیدی

پروژکتور های LED قابلیت های منحصر به فردی را به دست اندرکاران صنعت روشنایی عرضه کرده اند. توانايي تولید نور در طیف مرئی و دماي رنگ  ۲۸۰۰ تا ۱۰۰۰۰درجـه کلوین و شاخص رنگ دهي بيشتر از ۸۰ از جمله این قابلیت ها می باشد. اين محصولات جایگزین مناسبی برای نورافكن هاي متال كوچك و هالوژنها فضاهاي بزرگ، با كمترين ميزان مصرف انرژي و ايجاد گرما با جلوه بسيار زيبا، می باشند. طول عمر بالا، قابليت اطمينان،قيمت مناسبتر و كاهش هزينه تعمير نگهداري از ويژگي هاي اين محصولات مي باشد.

بیان این نکته ضروری است که شاید همچنان پروژکتور LED جایگزین مناسبی برای پروژکتورهای متال هالید و بخار سدیم بزرگ نباشد. علت این امر اختلاف هزینه اولیه زیاد مابین این دو تکنولوژی در توان های بالا از می باشد.

یکی از نکاتی که دانستن آن در زمینه پروژکتور LED خالی از لطف نیست، این است که اگر یک پروژکتور ال ای دی بر طبق اصول و استانداردهای مناسب تولید شده باشد، احتمال سوختن آن بسیار پایین است. و در واقع نمیسوزد بلکه علتی که باعث تعویض پروژکتور میشود کاهش نور آن است. اصولا تمام محصولات LED در طول زمان با کاهش نور مواجه میشوند. حال سرعت کاهش نور بستگی به کیفیت محصول دارد. طبق اصول، هر زمان که پروژکتور با 30 درصد کاهش نور مواجه شود نیاز به تعویض آن احساس میشود.

پروژکتور های صنایع روشنایی صبا در انواع مختلف  POWER LED و SMD در توان های مختلف تولید و به بازار عرضه شده است. همچنین بنا بر سفارش امکان تولید پروژکتور ها با لنزهای مختلف و با پرتاب نور متفاوت وجود دارد.

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_tta_accordion style=”modern” shape=”round” color=”blue” spacing=”3″ gap=”3″ c_align=”right” c_position=”right” active_section=”1″][vc_tta_section title=”نکاتی در جهت انتخاب بهتر پرژکتور LED” tab_id=”1511865395010-f8d69db6-2ec5″][vc_column_text]

1- انواع پروژکتورهای ال ای دی (پروژکتور LED یا پروژکتور SMD) شامل یک منبع نور حالت جامد (solid state light source)، یک راه انداز الکترونیک برای بهره برداری از روشنایی LED (درایور) و تجهیزات ابتیکی مانند رفلکتور و دفیوزر جهت توزیع نور می باشد.
2-جایگزینی ماژول ها: چراغ مناسب بایستی قابلیت جایگزینی ماژول بدون تعویضی کل چراغ را داشته باشد. بدیهی است که تعویض ماژول نصب شده توسط تولید کننده چراغ با سایر ماژولها صرفا بایستی با مشورت تولید کننده چراغ صورت پذیرد
3- کلاس حفاظتی (IP): چراغ LED بایستی با توجه به کاربرد و مکان نصب آزمون ها و گواهینامه های مربوطه را اخذ نموده باشد
4-خیرگی : بایستی طراحی چراغ به گونه ای باشد که از تابش خیره کننده نور که سبب عدم آرامش بصری می گردد جلوگیری نماید.
5- ایمنی و الزامات زیست محیطی : ماژول و درایور بایستی استانداردهای کلیدی ایمنی و بیولوژیکی را دارا باشد.
6- رعایت استاندارد فرکانسی و سازگاری الکترومغناطیسی ماژول و درایور
7- نوع درایور: درایور چراغ های LED بایستی در صورت بروز مشکل قابلیت تعویض داشته باشد و نیازی به جایگزینی کل چراغ نباشد
8- مدیریت حرارتی: با توجه به اینکه بالا بودن دما سبب آسیب دیدن LED و کاهش طول عمر آن می گردد، بایستی در طراحی چراغ و هیت سینک دقت لازم به عمل آمده باشد.
9- حرارت محل نصب چراغ: بایستی دمای محل نصب چراغ با دمای کارکرد چراغ که تولیدکننده ابراز می دارد یکسان باشد.
10- بازده: یکی از مقادیر قابل محاسبه جهت انتخاب چراغ بازده آن بر حسب لومن بر وات می باشد و بدان معناست که نسبت به انرژی مصرف شده چه مقدار نور گسیل می گردد. بدیهی است هرچه این عدد بزرگتر باشد مطلوب تر است.
11- جریان، ولتاژ و توان: با توجه به اینکه درایورهای متعددی در بازار موجود می باشد، مناسب بودن ولتاژ و جریان سبب افزایش طول عمر و شار نوری مناسب میگردد. در حالتی که درایور فراتر از مقادیر اسمی خود عمل نماید (over driving ) شار نور افزایش می یابد ولی از سوی دیگر عمر LED کاهش یافته و دمای کارکرد چراغ نیز افزایش می یابد که منتج به آسیب دیدگی چراغ خواهد شد.
12- شاخص نمود رنگ: توصیف کننده تغییر رنگ ظاهر یک شی در مقایسه بازمانی است که در برابر منبع نور مرجع قرار گرفته است که مقداری بین 0 تا 100 است. بدیهی است هرچه این مقدار بیشتر باشد رنگ شی طبیعی تر است.
13- دمای رنگ: به معنای توصیف ظهور رنگ از یک منبع نور است. برای محدوده نور گرم 2600 تا 3500 کلوین و برای نور سفید سرد بیش از حدود 5000 کلوین که بطور کلی تاثیر گذاری انرژی نیز کارآمدتر می باشد.
زمان کاهش نور LED به ۷۰ درصد مقدار اولیه آن گفته می شود. ا…
13- عمر مفید : برآورد عمر مفید LED معمولا به مدت زمان کاهش نور LED به ۷۰ درصد مقدار اولیه آن گفته می شود.
14- گارانتی: علاوه بر تمام موارد ذکر شده، وجود گارانتی معتبر سبب آرامش خاطر مصرف کننده و دسترسی به امکانات و اطلاعات فنی خواهد شد.

[/vc_column_text][/vc_tta_section][/vc_tta_accordion][/vc_column][/vc_row]

خصوصیات پروژکتور ال ای دی

پروژکتور ال ای دی نسل جدید با کیفیت پروژکتورها هستند. با پیشرفت صنعت در سال های اخیر ال ای دی ها به عنوان جایگزین مناسبی برای منابع نوری متداول مطرح شده اند. از این رو از ال ای دی ها در ساخت چراغ های فضای خارجی و پروژکتورها نیز استفاده می شود. برخی خصوصیات این پروژکتور ال ای دی در زیر عنوان شده اند.

خصوصیات مواد شیمیایی

در این پروژکتور ال ای دی از غلاف آلومینیومیEN AB-47100 که از ریخته گری از نوع فشاری تهیه شده و مقاومت بالایی در برابر خوردگی دارد، استفاده شده است. بر روی سطح، پیش از فرایند رنگرزی عمل سنگ شوری انجام شده است. وجود پیچ های فولادی ضدزنگ سطح(grade) A4 با 5/2 تا 3 درصد مولیبدن که مقاومت در برابر خوردگی را بالا می برد و درزگیر(واشر) سیلیکونی از دیگر خصوصیات شیمیایی این پروژکتور ال ای دی به شمار می روند.

 فرایند رنگرزی

در این پروژکتور ال ای دی به طور کلی رنگرزی متشکل از سه مرحله است:

1- تمیزکاری سطح توسط بندریت(BONDERITE) انجام شده است. در این پروژکتور ال ای دی یک بازسازی سطح(کاری که روی سطح فلز انجام می شود) توسط فلز سنگین حاوی ذرات نانو-سرامیک انجام می شود. اینکار برای عاری کردنش از مواد شیمیایی است تا یک پوش(coat) چسبنده، غیرآلی و شدیدا چگال روی سطح فلز تشکیل شود.

2- پیش از پلیمریزاسیون: در این پروژکتور ال ای دی  فرایندی انجام می پذیرد که رساندن یک بتونه اپوکسی با خصوصیات عالی به نقاشی(رنگ) است. به علت داشتن مقادیری از روی(Zinc) مقاومت بالایی در برابر هوازدگی ایجاد می شود.

3- پلیمریزاسیون: فرایندی است که با استفاده از پودر پلی استر انجام می پذیرد. این پودر مقاومت بسیار بالایی در برابر اشعه ی UV(فرابنفش) و شرایط سخت آب و هوایی انجام دارد.

در این پروژکتور ال ای دی تست مقاومت که به منظور آزمون کاربردهای زیرآب است به مدت 1200 ساعت صورت گرفته است. مقاومت مکانیکی در این پروژکتور ال ای دی با استاندارد IK 06 ثبت شده است.
