ال ای دی مادون قرمز (چیپ LED IR )
ال ای دی مادون قرمز (LED IR) چیست؟ | معرفی، کاربردها و انواع چیپ IR
معرفی LED مادون قرمز (Infrared LED)

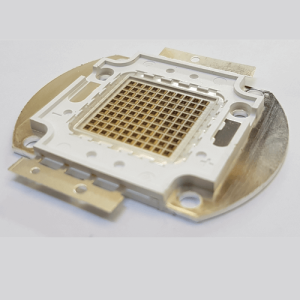

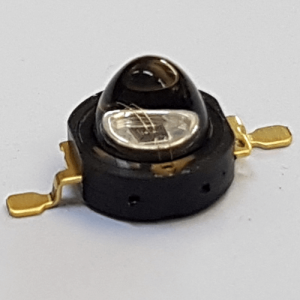

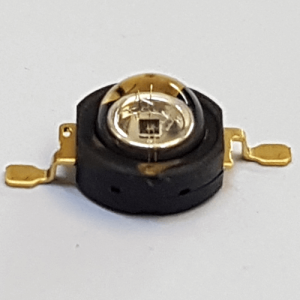

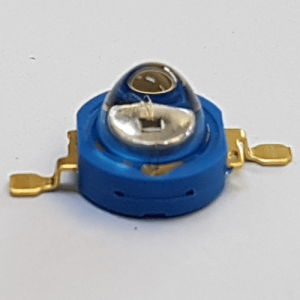

ال ای دی مادون قرمز یا LED IR نوعی دیود نورافشان است که نور نامرئی در طیف مادون قرمز (Infrared) تولید می‌کند. این نور توسط چشم انسان قابل مشاهده نیست، اما برای دوربین‌ها و سنسورهای خاص کاملاً قابل تشخیص است. صنایع روشنایی صبا ارائه‌دهنده انواع چیپ‌های LED مادون قرمز در مدل‌های PowerLED و SMD می‌باشد.
ویژگی‌های کلیدی LED مادون قرمز
-
✅ طول موج رایج: 850 نانومتر (مناسب برای دوربین دید در شب و پروژکتور IR)
-
✅ ساختار: از جنس آرسنید گالیم (GaAs) یا آلومینیوم گالیم
-
✅ دارای دیود زنر داخلی جهت محافظت در برابر نوسانات
-
✅ چیپ با برندهای معتبر مانند Epistar، Epileds و HELIO تایوان
کاربردهای ال ای دی مادون قرمز
🔹 1. پروژکتورهای مادون قرمز (IR Projector)
برای تقویت دید در شب دوربین‌های مداربسته، از پروژکتورهایی با چیپ IR استفاده میشود. این پروژکتورها به‌طور نامحسوس محیط را روشن می‌کنند و فقط توسط دوربین قابل مشاهده هستند.
🔹 2. ارتباطات بیسیم و ریموت کنترل‌ها
در سیستم‌های کنترل از راه دور مانند تلویزیون، گیرنده دیجیتال و سیستم‌های تهویه مطبوع، از LEDهای IR برای ارسال سیگنال استفاده میشود.
🔹 3. گرمایش تابشی و فیزیوتراپی
در برخی تجهیزات فیزیوتراپی از LED مادون قرمز برای پرتودهی گرمایی به بافت‌ها استفاده میشود. این روش موجب افزایش جریان خون و تسکین درد عضلانی میشود.
🔹 4. فوتو ترمال تراپی (Photothermal Therapy)
در حوزه پزشکی نوین، برای درمان تومورها از ترکیب گرما و نور مادون قرمز استفاده میشود تا سلول‌های سرطانی بدون آسیب به بافت‌های سالم از بین بروند.
🔹 5. سیستم‌های امنیتی و دید در شب
LED مادون قرمز بخش جدایی‌ناپذیر از دوربین‌های دید در شب، تفنگ‌های شکاری و تجهیزات نظامی است. این نور باعث میشود در تاریکی کامل، تصویر واضحی ثبت شود بدون آنکه توسط انسان قابل مشاهده باشد.
انواع طول موج LED مادون قرمز
| طول موج (nm) | کاربرد رایج |
|---|---|
| 730–750 | سیستم‌های نوری خاص |
| 810 | کاربردهای پزشکی و سنسورها |
| 850 | دوربین مداربسته، پروژکتور IR |
| 940 | کنترل‌ها، دید در شب بدون تابش قابل تشخیص |

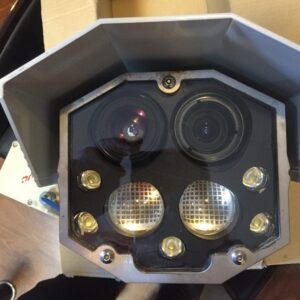

LED مادون قرمز در دوربین مدار بسته
در دوربین‌های ارزان‌قیمت معمولاً از چیپ‌های IR ساده‌تری استفاده میشود. اما در دوربین‌های حرفه‌ای‌تر، از LEDهای با توان بالا و کیفیت نوری دقیق‌تر استفاده میشود. این نوع LEDها حتی قابلیت تشخیص چهره در تاریکی کامل را نیز فراهم می‌کنند.
معمولاً بین 3 تا 5 LED مادون قرمز با کیفیت بالا در دوربین‌های پیشرفته به‌کار می‌روند تا تمام زوایای محیط را روشن نمایند.
موج مادون قرمز چیست؟
امواج مادون قرمز نوعی از امواج الکترومغناطیسی با طول موج بین 750 نانومتر تا 1 میلی‌متر هستند که به سه باند تقسیم میشوند:
-
باند نزدیک (Near-IR): 750–1000 نانومتر – کاربرد در دید در شب و بیسیم
-
باند میانی (Mid-IR): 1000–3000 نانومتر – کاربرد پزشکی و صنعتی
-
باند دور (Far-IR): بیشتر از 3000 نانومتر – برای گرمایش تابشی
تفاوت LED مادون قرمز با LED معمولی
| ویژگی | LED معمولی | LED مادون قرمز (IR) |
|---|---|---|
| نور قابل مشاهده | دارد | ندارد |
| طول موج | 400–700 نانومتر | 750–1000 نانومتر |
| کاربرد | نوردهی و تزئینات | دید در شب، سنسور، ارتباط بیسیم |
کاتالوگ و دیتاشیت‌های چیپ IR موجود:
HELIXEON_IR_(HMHP-G3HM)_2016_06
همچنین این مجموعه قابلیت ارائه تراشه LED با طول موج های 730-750-810-850-940 نانومتر را دارد.
شایان ذکر است که کلیه چیپ های ال ای دی مادون قرمز صنایع روشنایی صبا دارای تراشه Epistar یا Epileds و محصول شرکت HELIO تایوان و دارای دیود زنر داخلی جهت باقی ماندن برقراری اتصال مدار در هنگام بروزمشکل می باشند.
((برای دریافت دیتاشیت کامل یا استعلام قیمت و سفارش، با ما تماس بگیرید.))
کاربردهای اشعه مادون قرمز:
- ریموت دستگاه ها (در بسیاری از دستگاه ها مانند تلویزیون ، گیرنده های دیجیتال و … از اشعه مادون قرمز جهت ارسال پالس از ریموت به گیرنده استفاده میشود.)
- فیزیوتراپی (بسیاری از دستگاه های فیزیوتراپی از اشهع مادون قرمز جهت تسکین درد استفاده می کنند)
- تلفن همراه (در موبایل ها به خصوص در گذشته ای نه چندان دور از اشعه مادون قرمز جهت انتقال اطلاعات مابین دو دستگاه استفاده میشد)
- گرمایش تابشی(جهت انتقال حرارت به سطح جسم بدون نیاز به دمش هوای گرم)
- سیستم های دید در شب ، در بسیاری از سیستم های دید در شب از جمله دوربین ها و تفنگ های نظامی دوربین های شکاری و دوربین های مداربسته از اشعه مادون قرمز جهت روشنایی نامحسوس محیط استفاده میشود. از آنجا که طیف مادون قرمز توسط چشم انسان قابل شناسایی نیست، اگر محیطی را با طیف IR روشن کنیم، آن محیط همچنان در نظر انسان تاریک است. و فقط دوربین های دید در شب با CCD مخصوص به خود روشن شدن محیط با طیف IR را تشخیص میدهند. از این رو به این شیوه می توان بدون جلب توجه محیط اطراف را روشن و مشاهده کرد.
باند مادون قرمز نزدیک که بیشترین کاربرد را دارا می باشد، مابین طول موج های 750 تا 1000 نانومتر است. که بیشترین کاربردهای آن جهت تولید پروژکتور مادون قرمز به منظور تقویت دید در شب دوربین های مداربسته و همچنین جهت تولید ادوات ارتباطات بیسیم می باشد.
کاربردLED اشعه مادون قرمز در تلویزیون
یکی از مهم‌ترین مکان‌های استفاده از ال دی دی‌های مادون قرمز کنترل تلویزیون است. با استفاده از دو سنسور فرستنده و گیرنده در قسمت کنترل و تلویزیون به راحتی می‌توانید دستورات مناسب را برای تلویزیون از طریق نور مادون قرمز ارسال کنید.
توجه داشته باشید که هنگام استفاده از اشعه مادون قرمز، فرستنده و گیرنده باید مقابل یکدیگر قرار داشته باشند. تا بتوانند با یکدیگر به راحتی ارتباط برقرار کنند.
موج مادون قرمز:
به آن دسته از امواج الکترومغناطیسی که دارای طول موجی ما بین 750 نانومتر تا 1 میلی متر می باشند امواج مادون قرمز یا Infrared گفته میشود. که این امواج به سه باند مادون قرمز نزدیک ، مادون قرمز میانی و مادون قرمز دور تقسیم میشوند.
فوتو داینامیک تراپی (Photodynamic Therapy)
فوتو داینامیک تراپی (PDT) یک روش نوآورانه و مؤثر در درمان بیماری‌هایی مانند سرطان‌های سطحی، ضایعات پوستی و حتی مشکلات زیبایی است. این روش با استفاده از تکنولوژی نور و دارو، به‌طور هدفمند به سلول‌های مشکل‌دار حمله می‌کند و با کمترین آسیب به بدن، نتایج مطلوبی ارائه می‌دهد.
کاربردهای فوتو داینامیک تراپی
-
✅ درمان برخی سرطان‌ها مانند سرطان پوست، مری، ریه، مثانه و دهانه رحم
-
✅ درمان ضایعات پیش‌سرطانی مثل کراتوز آکتینیک
-
✅ درمان برخی عفونت‌ها و بیماری‌های پوستی
-
✅ استفاده در زیبایی‌شناسی پوست برای جوانسازی و رفع لک و آکنه (PDT در دِرما‌تولوژی)

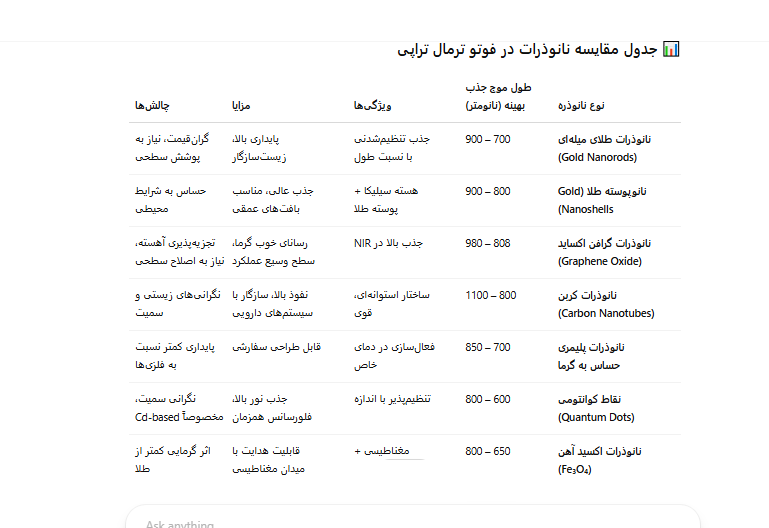

فوتو ترمال تراپی (Photothermal Therapy)
فوتو ترمال تراپی یکی از امیدوارکننده‌ترین روش‌های درمانی مدرن است که با ترکیب نور، گرما و نانوفناوری، می‌تواند تحولی در درمان بیماری‌هایی مانند سرطان ایجاد کند. این روش با دقت بالا، کمترین آسیب به بافت‌های سالم و اثربخشی بالا، آینده‌ای روشن در دنیای پزشکی و درمان‌های شخصی‌سازی‌شده دارد.
کاربردهای فوتو ترمال تراپی
-
✅ درمان تومورها و سرطان‌های موضعی (مثل سرطان پستان، پوست یا پروستات)
-
✅ ترکیب با درمان‌های دیگر مانند شیمی‌درمانی یا ایمنی‌درمانی
-
✅ درمان غیرتهاجمی و بدون نیاز به جراحی گسترده
-
✅ تحقیقات گسترده در درمان‌های مبتنی بر نانوپزشکی
