پروژکتور مادون قرمز

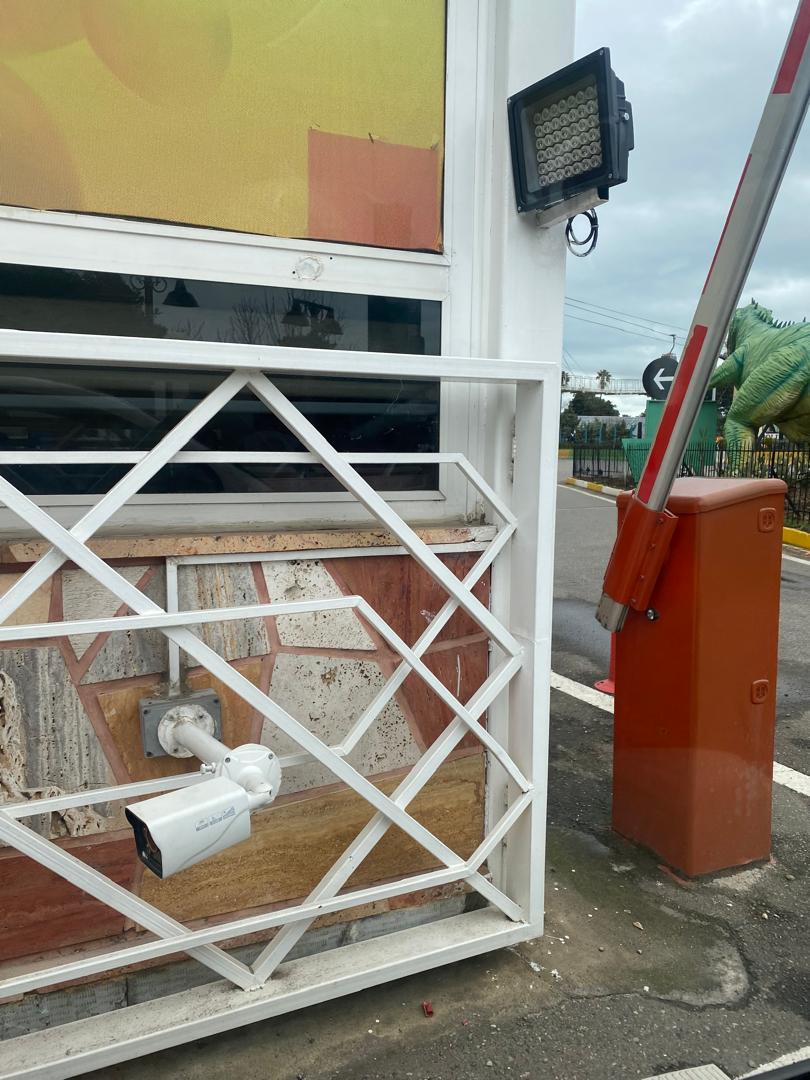

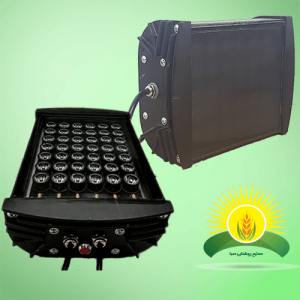

پروژکتور مادون قرمز 150 وات (تشخیص پلاک ، مشاهده جاده ، حفاظتی ، کمک به اسپیددام )
تومان12.500.000
فروش و تولید انواع پروژکتور مادون قرمز (IR)
صنایع نور صبا از سال ۱۳۹۱ در زمینه طراحی و تولید تجهیزات روشنایی تخصصی فعالیت میکند و در این سال‌ها، انواع پروژکتور مادون قرمز (IR) را برای کاربردهای مختلف طراحی و عرضه کرده است.
پروژکتور مادون قرمز برای ایجاد نور نامرئی در محیط‌های تاریک و کم‌نور استفاده میشود و در کنار دوربین‌های مداربسته می‌تواند به بهبود دید و ثبت تصاویر در شب کمک کند. با توجه به تفاوت شرایط هر پروژه، پروژکتورهای IR در توان‌ها، بردها و زاویه‌های تابش مختلف مورد استفاده قرار می‌گیرند.
در صنایع نور صبا، انواع پروژکتور مادون قرمز با توان‌های مختلف برای شرایط و کاربردهای گوناگون ارائه میشود؛ از فضاهای داخلی و محیط‌های کوچک گرفته تا محوطه‌های وسیع، محیط‌های صنعتی و پروژه‌هایی که به نور مادون قرمز در فواصل طولانی نیاز دارند.
انتخاب پروژکتور مناسب فقط بر اساس توان آن انجام نمی‌شود. فاصله مورد نیاز، زاویه تابش، نوع دوربین، فاصله دوربین تا سوژه، نوع لنز و شرایط محیطی از عواملی هستند که در انتخاب پروژکتور IR اهمیت دارند. به همین دلیل محصولات ما با توجه به نیازهای متفاوت پروژه‌ها در مدل‌ها و توان‌های مختلف طراحی و تولید میشوند.

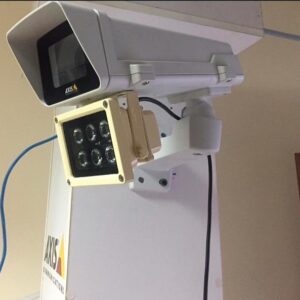

پروژکتور مادون قرمز برای دوربین مداربسته
یکی از مهمترین کاربردهای پروژکتورهای IR، استفاده در کنار دوربین‌های مداربسته است. در بسیاری از پروژه‌ها، نور مادون قرمز داخلی دوربین برای پوشش فاصله مورد نظر کافی نیست و استفاده از یک پروژکتور مادون قرمز مجزا می‌تواند نور مورد نیاز را در محدوده بیشتری تأمین کند.
پروژکتورهای مادون قرمز صنایع نور صبا برای کاربردهایی مانند دوربین مداربسته، دوربین پلاک‌خوان، نظارت بر محوطه، محیط‌های صنعتی، انبارها، ورودی ساختمان‌ها و فضاهای کم‌نور قابل استفاده هستند.
قیمت پروژکتور مادون قرمز
قیمت پروژکتور مادون قرمز به عواملی مانند توان، نوع و تعداد LED، برد تابش، زاویه پخش نور و مشخصات فنی محصول بستگی دارد. به همین دلیل، مقایسه قیمت بدون در نظر گرفتن مشخصات فنی می‌تواند انتخاب مناسبی نباشد.
در صنایع نور صبا تلاش کرده‌ایم با طراحی و تولید مدل‌های مختلف، امکان انتخاب پروژکتور مادون قرمز متناسب با نیازهای متفاوت را فراهم کنیم. در صورت نیاز، کارشناسان ما می‌توانند بر اساس فاصله مورد نظر، نوع دوربین و شرایط محیط، برای انتخاب توان و مدل مناسب راهنمایی کنند.
خرید پروژکتور مادون قرمز از صنایع نور صبا
برای خرید پروژکتور مادون قرمز می‌توانید محصولات این دسته‌بندی را بررسی کرده و مشخصات فنی مدل‌های مختلف را با یکدیگر مقایسه کنید. اگر برای انتخاب پروژکتور IR مناسب پروژه خود نیاز به راهنمایی دارید، مشخصات پروژه و فاصله مورد نظر را برای ما ارسال کنید تا مناسب‌ترین گزینه را پیشنهاد دهیم.
پروژکتور مادون قرمز (IR)
پروژکتور IR (مادون قرمز) نوعی از نورافکن می باشد که موجب روشنایی نامحسوس محیط میشود. بوسیله این محصول میتوان در هوش مصنوعی و خوانش متون و شماره ها بر روی اجسام در حال حرکت مانند خودرو – کانتینر – لوکوموتیو ها و … استفاده کرد . این نوع پروژکتور محیط را با امواج الکترومغناطیس با طول موج 850 نانومتر روشن می کند. این طول موج در گستره امواج مادون قرمز قرار دارد. امواج مادون قرمز در گستره بینایی چشم انسان نیست. و فقط دوربین های مخصوص دید در شب این امواج را تشخیص میدهند. در نتیجه روشنایی تولید شده توسط پروژکتور های IR را انسان با چشم غیرمسلح تشخیص نمیدهد. کاربردهای این نوع پروژکتور ها تقویت دید در شب دوربین های مدار بسته ،بهبود کیفیت تصاویر دوربین های ANPR ، شکار، کاربردهای نظامی و … می باشد. در ادامه انواع پروژکتورهای IR و پروژکتور پلاک خوان تولید شده توسط صنایع روشنایی صبا را در توان های مختلف جهت استفاده در محیط هایی با اندازه های گوناگون را مشاهده میفرمایید
دوره کاری ( تناوب ) duty cycle
Duty Cycle در پروژکتور مادون قرمز، درصد زمانی است که دستگاه در یک بازه مشخص روشن باقی می‌ماند. به‌عنوان مثال، اگر LEDهای IR برای ۵ میلی‌ثانیه روشن و ۱۵ میلی‌ثانیه خاموش باشند، Duty Cycle برابر ۲۵٪ خواهد بود.
نکات فنی قابل توجه:
-
کاهش حرارت: Duty Cycle پایین‌تر به کاهش دمای کاری پروژکتور کمک میکند، که در نتیجه به افزایش طول عمر LEDها منجر میشود.
-
بهینه‌سازی انرژی: در کاربردهایی که نیاز به روشنایی دائم نیست، مانند سیستم‌های تشخیص حرکت، Duty Cycle متغیر به کاهش مصرف انرژی کمک میکند.
-
سازگاری با دوربین‌های دید در شب: برخی از دوربین‌ها برای هم‌زمانی بهتر با نور IR نیاز به پالس‌های مشخص دارند. در این موارد، Duty Cycle و فرکانس پالس بسیار مهم هستند.
طول تناوب به معنی میزان زمان روشن و خاموش شدن لحظه ای میباشد.
دوره کاری (Duty Cycle) در پروژکتورهای طراحی شده با ورودی ۱۲ ولت در مجموعه صنایع روشنایی صبا دارای 100% می باشد.
دوره کاری به معنی نسبت زمان کاری به کل زمان بازه می باشد. شکل مقابل معنی دوره کاری یا Duty Cycle را روشن می سازد.
در پروژکتور مادون قرمزدوره کاری 100 درصد به این معنی است که در کل زمان دوره تناوب پروژکتور روشن می باشد. به همین دلیل در سرعت های بالا احتمال اینکه در آن فریمی که دوربین از وسیله نقلیه عکس میگیرد، پروژکتور خاموش باشد ازبین میرود.
-
محور افقی: زمان (Time)
-
محور عمودی: وضعیت روشن/خاموش پروژکتور
-
چند خط مختلف با Duty Cycleهای مختلف (مثلاً 20%، 50%، 80%)
نور پروژکتور مادون قرمز با چشم قابل رویت است
خیر. طول موج پروژکتورهای مادون قرمز 850nm می باشد. چشم انسان قدرت تشخیص امواج الکترومغناطیس با طول موج های بین 400 تا 700 نانومتر را دارد. بنابراین نور پروژکتور IR با چشم غیر مسلح قابل رویت نیست. و برای این کار به دوربین های مخصوص دید در شب مانند دوربین های شکاری ، دوربین های مداربسته در حالت night mode و … نیاز است.
تصاویر در تصویر برداری در حالت دید در شب چگونه هستند؟
تصویربرداری تحت نور مادون قرمز به صورت سیاه و سفید است. این مورد بدلیل ماهیت تصاویر رنگی میباشد. تحت تابش نور مرئی، هر جسم با توجه به مواد تشکیل دهنده آن طول موج های مشخصی را بازتابش میکند و رنگ آن جسم با توجه به رنگ طول موج بازتابیده شده مشخص میشود. (طول موج نور مرئی بین 400 تا 700 نانومتر بوده و تمامی رنگ هایی قابل رویت در این باز قرار دارد). در تصویر برداری مادون قرمز فقط یک طول موج وجود دارد (850 نانومتر). بنابراین تصاویر فقط در یک رنگ دیده میشوند.

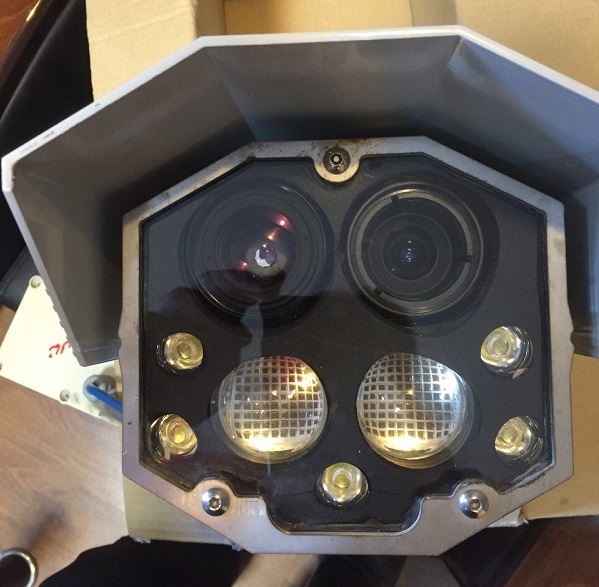

با توجه به فاصله محل نصب دوربین با محل عبور خودرو ( عموما ۱۸ متر الی ۲۴ متر ) و یا افراد میبایست از لنز اپتیکی استفاده نمود

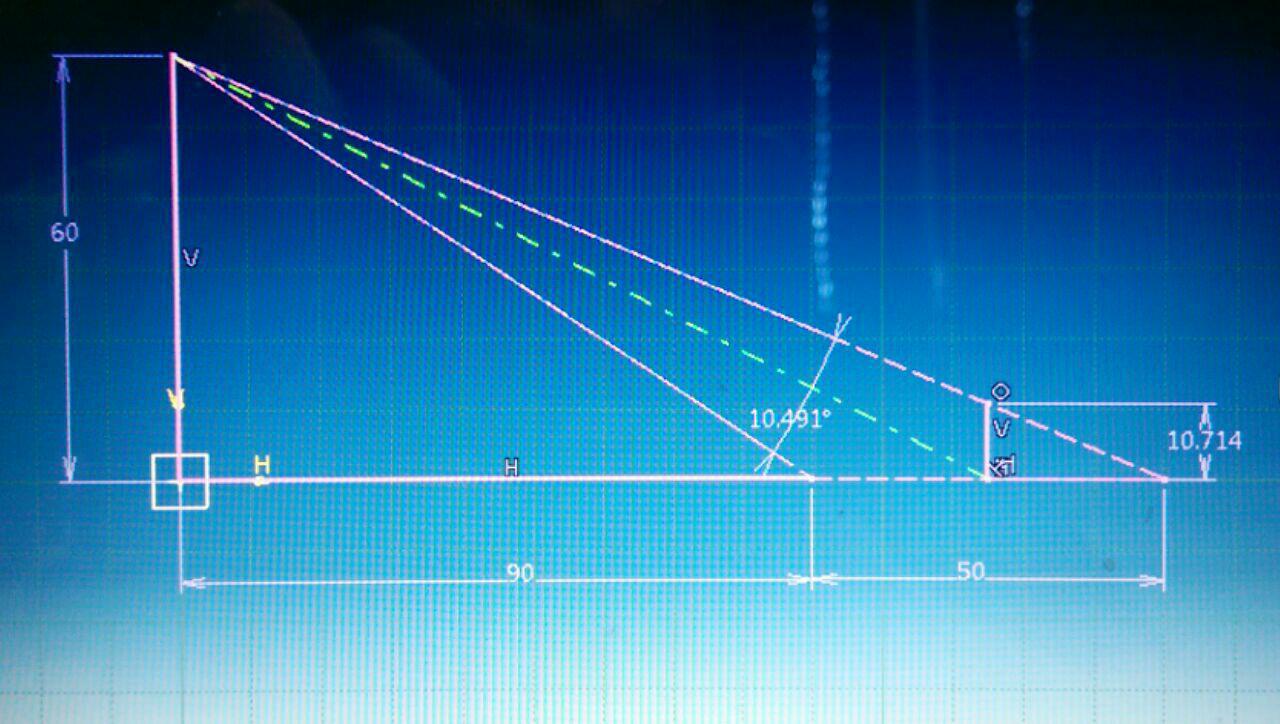

شکل زیر نشان دهنده نحوه انتخاب زاویه تابش در پروژکتور های کنار جاده یا اتوبان جهت خواندن پلاک وسایل نقلیه می باشد .

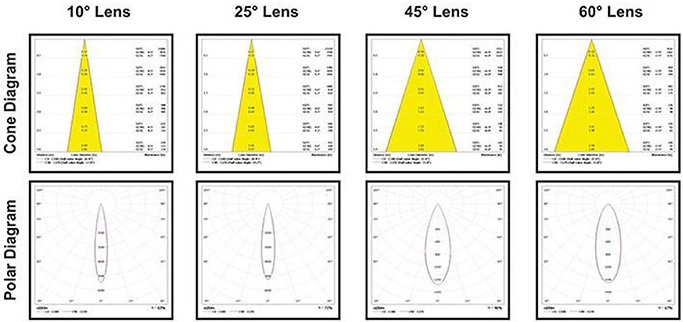

- انتخاب زاویه تابش در پروژکتور مادون قرمز و نوع LED
در تولید چراغ و پروژکتورهای IR صنایع روشنایی صبا از باکیفیت ترین ال ای دی مادون قرمز استفاده شده است.
میزان روشنایی یا شدت نور در پروژکتورهای مادون قرمز (IR) با واحدهای خاصی سنجیده میشود که با نور مرئی تفاوت دارند، زیرا نور مادون قرمز برای چشم انسان قابل مشاهده نیست. برای اندازه‌گیری شدت یا میزان تابش مادون قرمز، معمولاً از مفاهیمی استفاده میشود که در ادامه توضیح داده میشوند:
واحدهای اندازه‌گیری و انواع طول موج فرو سرخ
1.Radiant Intensity (شدت تابش) – وات بر استرادیان (W/sr)
این واحد میزان انرژی تابشی را که در یک زاویه خاص منتشر میشود، اندازه‌گیری میکند. معمولاً برای منابع نقطه‌ای مانند LED مادون قرمز کاربرد دارد.
2.Irradiance (تابش سطحی) – وات بر متر مربع (W/m²)
این واحد میزان انرژی تابشی است که به واحد سطح برخورد میکند. از این مقدار برای تعیین میزان نور دریافت‌شده توسط سطح یا حسگر استفاده میشود.
3.Radiance – وات بر متر مربع بر استرادیان (W/m²·sr)
این واحد ترکیبی است که هم تابش سطحی و هم زاویه‌ای را شامل میشود. برای منابع گسترده کاربرد دارد.
4.Optical Power – وات (W)
توان کلی خروجی مادون قرمز از پروژکتور را اندازه‌گیری میکند.
⸻
چگونه محاسبه میشود؟
برای اندازه‌گیری روشنایی در پروژکتور مادون قرمز، معمولاً از ابزارهای زیر استفاده میشود:
•پاورمترهای نوری (Optical Power Meter) مخصوص بازه مادون قرمز (معمولاً 850 نانومتر یا 940 نانومتر).
•دوربین‌های دید در شب یا سنسورهای CCD/CMOS حساس به IR برای مشاهده و تحلیل الگوی تابش.
•گونیومتر (Goniometer) برای اندازه‌گیری شدت تابش در زوایای مختلف.
⸻
عوامل مؤثر در روشنایی:
•طول موج مادون قرمز (مثل 850nm یا 940nm)
طول‌موج‌های مختلف شدت نفوذ و بازتاب متفاوتی دارند.
•توان خروجی LED یا لیزر
مثلاً یک LED IR با توان 1 وات و زاویه تابش 30 درجه شدت تابش بیشتری نسبت به LED با زاویه 120 درجه خواهد داشت.
•زاویه تابش (Beam Angle)
زوایای باریک‌تر نور را متمرکز کرده و شدت بیشتری در مرکز میدهند.
⸻
نکته مهم:
در نور مرئی از واحد لومن (Lumen) استفاده میشود، ولی در مادون قرمز چون چشم انسان آن را نمی‌بیند، لومن کاربرد ندارد. بنابراین برای محاسبه روشنایی در سیستم‌های IR، باید از واحدهای فیزیکی تابش (مانند وات یا وات/متر مربع) استفاده شود.
============
امواج فرو سرخ یا مادون قرمز در دسته طول موج نامریی از طیف ۷۴۰ نانومتر الی ۹۴۰ نانومتر میباشد
امواج فروسرخ نوعی از امواج الکترومغناطیسی هستند که بعد از برخورد با جسم موجب گرم شدن آن میشود . این امواج دسته‌ای از پرتوهای نامرئی خورشید هستند. به همین سبب وقتی در مقابل نور خورشید قرار می‌گیریم احساس گرما می‌کنیم. این امواج دارای طول موج بیش تر از امواج مرئی و بسامد (فرکانس) کمتر از آن‌ها هستند. به همین دلیل در نمودار طیف الکترومغناطیس بعد از امواج مرئی قرار دارد. این امواج در نمودار بعد از رنگ قرمز در امواج مرئی، که کم‌ترین شکست را نسبت به بقیهٔ رنگ‌ها دارد قرار میگیرد. به همین سبب به آن‌ها امواج فروسرخ یا مادون قرمز می‌گویند. کسب اطلاعات بیشتر درباره امواج فروسرخ
از آنجاییکه طول موج این امواج در طیف بینایی چشم قرار ندارد. لذا از این نوع نور در ساخت پروژکتور های مادون قرمز استفاده می گردد. این نوع پرژکتورها جهت دید بهتر در تاریکی مورد استفاده می گیرد. زیرا با استفاده از دوربین ها می توان تاثیر این امواج بر روشنایی محیط را دید و بدون اینکه سایر موجودات واقع در آن محیط متوجه شوند محیط مذکور را روشن نمود.
اینگونه پروژکتور ها جهت کاربردهای گوناگون از جمله شکار ، پزشکی ، پلیسی و نظامی ، نجوم ، آزمونهای غیرمخرب ، آشکارساز شعله ، باستان‌شناسی و … مورد استفاده قرار میگیرد. همچنین از مهمترین کاربرد های آن تقویت دید در شب دوربین های مداربسته می باشد. بهبود کیفیت تصاویر دوربین های ANPR (دوربین پلاک خوان) با استفاده از پروژکتورهای مادون قرمز صورت می پذیرد.
همچنین مدل های DC این پروژکتورها قابلیت روشن شدن توسط برق ماشین و استفاده به عنوان نور نامرئی جهت شکار را نیز دارا می باشند. ( پروژکتور شکاری )

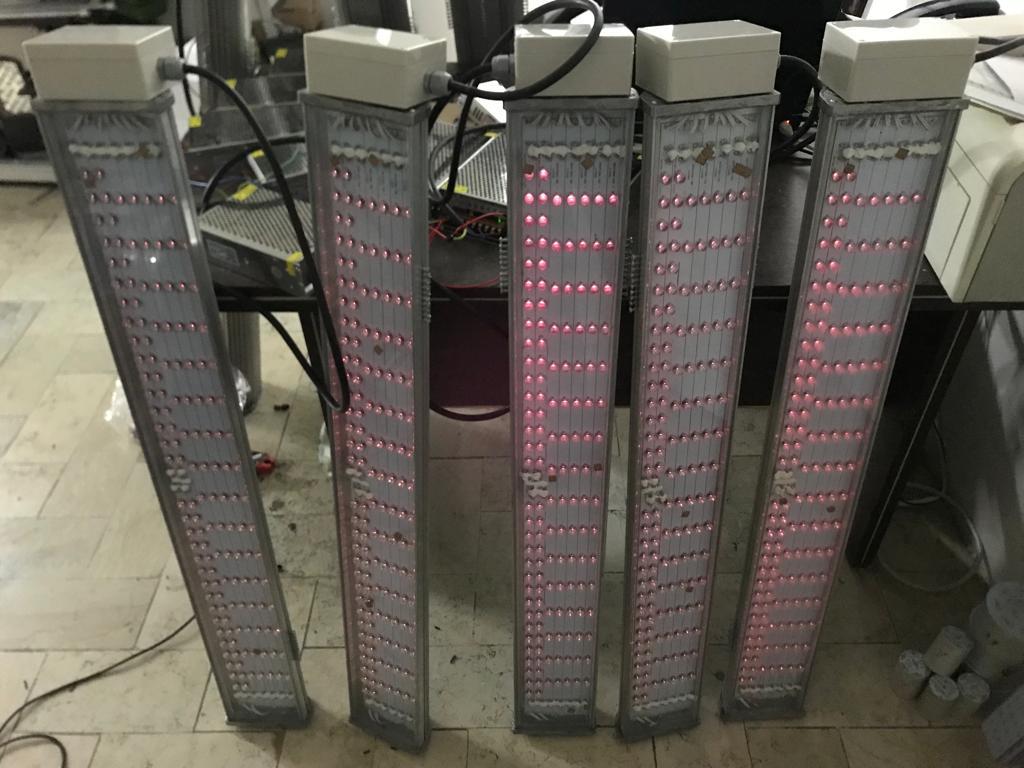

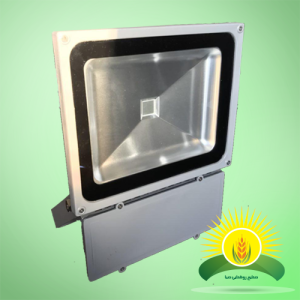

پروژکتور IR (مادون قرمز) در اندازه ها و توان های مختلف و همچنین دو نوع LED وSMD تولید شده اند. که با توجه به کاربردهای مختلف اندازه و توان آن انتخاب می گردد.
